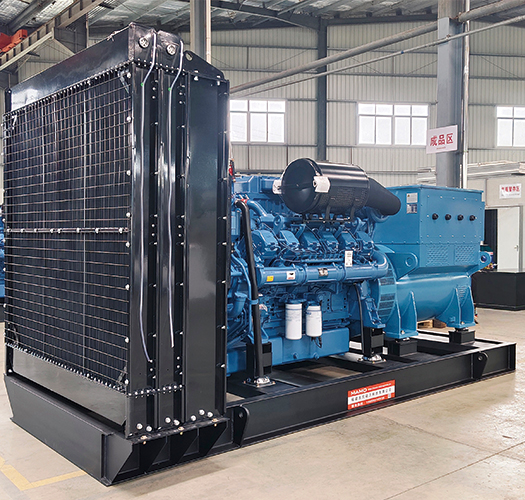

У кључним сценаријима као што су центри података, велике фабрике, болнице и хитне електране,високонапонски дизел генераторски сетовислуже као основни резервни извор напајања како би се осигурало непрекидно напајање и преузела важна мисија напајања у хитним случајевима током нестанка струје. Стабилан и безбедан рад генераторских агрегата високог напона директно је повезан са поузданошћу целог електроенергетског система, као и са безбедношћу особља и опреме. Већина људи је упозната са мотором, генератором и системом управљања генераторским агрегатима, али често превиђају неупадљив, али важан помоћни уређај —кућиште отпора за уземљење неутралног нуле(назива се ормар отпорника за уземљење). Делујући као „сигурносни бафер вентил“ и „заштитни зид од квара“ за систем напајања генератора, он је неопходан основни уређај у систему заштите уземљења високонапонских дизел генераторских агрегата, тихо штитећи безбедност рада генераторских агрегата и целог система напајања.
1. Шта је ормар отпорника за уземљење?

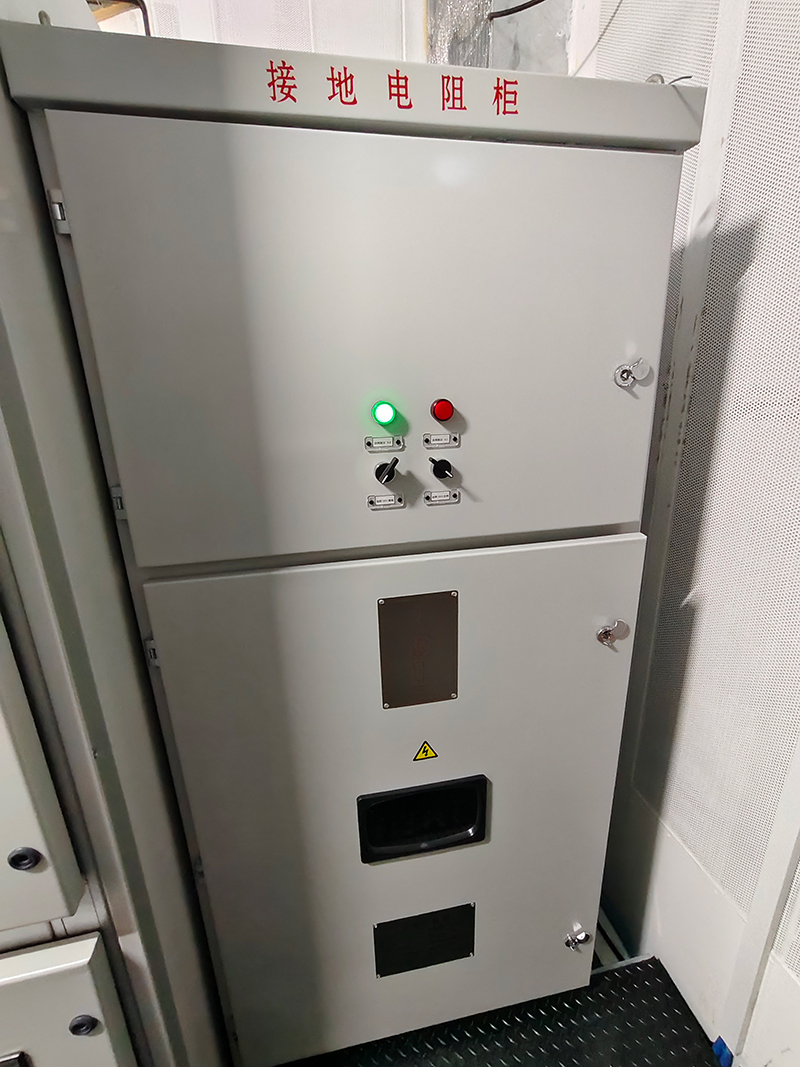

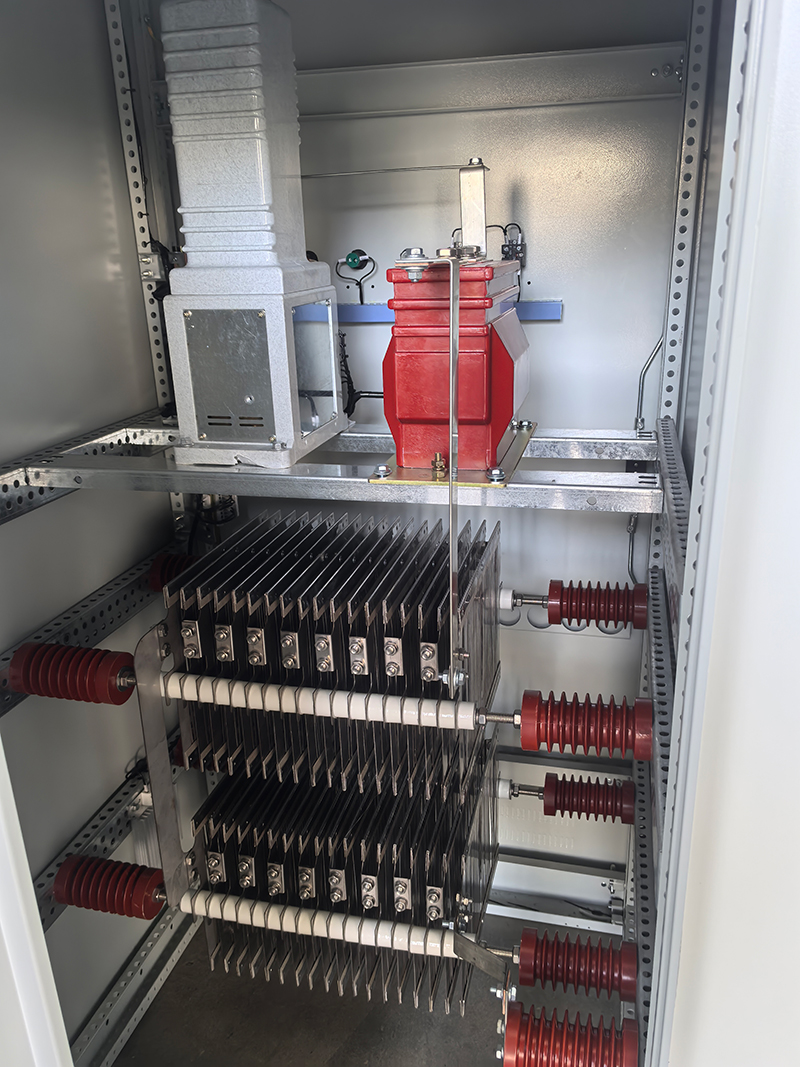

Кућиште за отпор уземљења високонапонског дизел генераторског сета је комплетан сет опреме за заштиту уземљења, посебно прилагођен за високонапонске генераторске сетове од 6kV~20kV. Углавном се састоји од наменских отпорника велике снаге, изолационих носећих структура, компоненти за праћење кварова, затворених кућишта и других делова. Његов начин инсталације је кључан: један крај је повезан са неутралном тачком генератора, а други крај је повезан са посебном фабричком мрежом за уземљење. У суштини, гради контролисану и безбедну путању уземљења за неутралну тачку.високонапонски дизел генераторски сетови.
За разлику од једноставног директног уземљења генераторских агрегата ниског напона, код дизел генераторских агрегата високог напона строго је забрањено директно уземљење или рад без уземљења. Директно уземљење ће изазвати прекомерну струју квара и тренутно прегорети намотаје статора генераторског агрегата; потпуно неуземљење ће довести до скривених опасности као што су пренапон система и континуирано лучно пражњење. Усвајањем прецизно усклађених отпорника за уземљење неутралне тачке, кућиште отпора уземљења савршено балансира безбедност рада и стабилност генераторских агрегата високог напона, чинећи га наменским заштитним уређајем прилагођеним карактеристикама високонапонских енергетских система.
2. Основни принцип рада кућишта отпора уземљења
Током стабилног и нормалног рада високонапонског генераторског сета, напон система је уравнотежен без кварова уземљења, а потенцијал неутралне тачке је близу нуле. Кућиште отпора уземљења остаје у стању приправности без протока струје, што не узрокује сметње или губитак снаге у нормалној производњи и преносу енергије јединице.
Кадаједнофазни квар уземљења(најчешћи квар у високонапонским системима, углавном узрокован старењем изолације, хабањем водова, ударима грома и контактом са страним телом) се јавља током рада јединице, напон неисправне фазе нагло пада, потенцијал неутралне тачке абнормално расте, а у систему се генерише капацитивна струја квара уземљења. У том тренутку, кућиште отпора уземљења се одмах активира. Отпорник се повезује у петљу квара како би променио природу и величину струје квара, ограничио струју и потрошњу енергије кроз отпор, сузбио абнормални напон неутралне тачке и обезбедио стабилне сигнале квара за уређаје релејне заштите како би се остварило рано упозорење и отклањање квара, фундаментално спречавајући ескалацију квара.
3. Четири основне функције кућишта отпора за уземљење
3.1 Прецизно ограничавање струје кратког споја и заштита опреме основне јединице
Ово је најосновнија и најважнија функција кућишта отпора за уземљење. Изолациони слој намотаја статорагенератори високог напонаје прецизан и крхак. У случају једнофазног уземљења, без ограничења струје отпора, капацитивна струја система ће тренутно порасти на стотине или чак хиљаде ампера. Огромна струја квара ће генерисати лукове високе температуре који директно сагоревају и разбијају гвоздено језгро статора и изолацију намотаја. У благим случајевима, то узрокује оштећење изолације и деградацију перформанси јединице; у тешким случајевима, то доводи до топљења гвозденог језгра и прегоревања намотаја, што резултира губицима опреме од десетина хиљада или стотина хиљада јуана и изузетно дугим циклусима одржавања.
Кућиште отпора уземљења може прецизно да подеси вредност отпора у складу са капацитетом јединице, строго ограничавајући струју квара уземљења унутар безбедног опсега толеранције генераторског сета високог напона (генерално контролисано унутар 50А за конвенционалне јединице високог напона). Не само да спречава прегоревање опреме изазвано великом струјом, већ и задржава довољну струју квара да активира заштитне уређаје, постижући оптималан ефекат заштите „ограничавања струје без блокирања аларма“ и значајно продужавајући век трајања генераторских сетова.
3.2 Сузбијање лукова и пренапона ради избегавања системских незгода
У високонапонским електроенергетским системима, једнофазни кварови уземљења веома вероватно генеришу повремене лукове. Поновљено гашење и поновно паљење лукова изазваће пролазни пренапон (пренапон лука) 3 до 5 пута већи од фазног напона. Такав тренутни високи напон ће разбити изолациону структуру носеће опреме као што су водови, расклопна постројења и трансформатори, изазивајући каскадне кварове, укључујући вишетачкасте кратке спојеве и експлозију опреме, што озбиљно угрожава безбедност целог електроенергетског система.
Отпорна струја коју уводи кућиште отпора уземљења може да надокнади фазну разлику капацитивне струје система, значајно смањи вероватноћу поновног паљења лука и брзо угаси лукове услед квара на уземљењу. У међувремену, може ефикасно да ограничи пренапон система и контролише флуктуације напона унутар безбедних прагова, потпуно елиминишући ризик од пробоја изолације и великих нестанака струје изазваних пренапоном, и обезбеђујући оперативну стабилност високонапонских система.
3.3 Оптимизујте релејну заштиту и остварите тачну локацију квара
Ако неутрална тачка високонапонског уређаја није уземљена, струја коју генеришу кварови уземљења је изузетно слаба, што отежава уређајима за релејну заштиту да прецизно идентификују сигнале кварова. То лако доводи до отказа или неправилног рада заштитних уређаја, немогућности благовременог откривања кварова и ескалације мањих кварова у веће несреће.
Након што се ормар отпора уземљења пусти у рад, он обезбеђује стабилну и контролисану отпорну струју квара за систем, омогућавајући уређајима за релејну заштиту да брзо и јасно хватају сигнале квара и прецизно процене локацију и врсту кварова. Може да оствари прецизан аларм и локацију линије за мање кварове уземљења јединице и брзо активира заштиту од искључења како би прекинуо коло квара у случају озбиљних кварова и спречио ширење квара, значајно побољшавајући ефикасност отклањања квара и интелигентни ниво заштите електроенергетског система.
3.4 Заштитите личну безбедност и изградите чврсту енергетску безбедносну баријеру
У условима квара високонапонских генераторских агрегата, абнормални напон и струја цурења ће се преносити на кућишта опреме и уземљиваче, што доводи до високог ризика од струјног удара високог напона за особље током инспекције и одржавања. Стабилизацијом потенцијала неутралне тачке и ограничавањем струје цурења уземљења, кућиште отпора уземљења ефикасно смањује напон уземљења кућишта опреме, контролише напон контакта и напон корака у оквирима безбедности за људе, елиминише ризике од струјног удара са дна опреме и гради чврсту заштитну баријеру за безбедност и особље за рад и одржавање.
4. Кључни разлози за обавезну уградњу ормара за уземљење на високонапонским јединицама
Већини генераторских сетова ниског напона нису потребни ормарићи за отпор уземљења, што објашњава ниску јавну свест о овој опреми. Међутим,Високонапонски дизел генераторски агрегати од 6kV и више морају бити опремљени ормарићима отпорника на уземљењеНисконапонски системи карактеришу ниска струја квара и ниски ризик од пренапона, а директно уземљење може да испуни безбедносне захтеве. Насупрот томе, високонапонски системи имају високе нивое напона и високу густину енергије, а одсуство заштите отпорним уземљењем довешће до сталног ризика од прегоревања опреме, колапса система и струјног удара.
У сценаријима оптерећења првог нивоа као што су центри података, основне медицинске собе, индустријске производне линије и хитне електране, стабилност напајања високонапонских дизел генераторских агрегата је директно повезана са нормалним радом производње и свакодневним животом. Као пасивни пасивни заштитни уређај, кућиште отпорника на уземљење не захтева ручно управљање или спољно напајање и аутоматски реагује у реалном времену током кварова са изузетно високом поузданошћу. То је незаменљиви основни уређај у систему заштите уземљења високонапонских генераторских агрегата, а такође и обавезни захтев спецификација безбедности индустријске енергије.
5. Закључак: Мали ормар са одличним функцијама
Као наизглед једноставан помоћни уређај, ормар за уземљење отпорника делује као невидљиви заштитник за високонапонске дизел генераторске агрегате. Не учествује у производњи електричне енергије нити утиче на нормално напајање, али може спречити разне инциденте са безбедношћу напајања ограничавањем струје, гашењем лука, стабилизацијом напона, заштитом опреме и личном заштитом у критичним тренуцима изненадних кварова, осигуравајући дугорочно стабилан и безбедан рад високонапонских генераторских агрегата.
За високонапонске дизел системе за производњу електричне енергије, кућиште отпорника на уземљење није опциони додатак, већ неопходан основни уређај који гарантује век трајања опреме, стабилност система и личну безбедност, служећи као важан камен темељац за безбедан рад високонапонских система напајања.
